Prototyping met plexiglas en gewichtstesten

Prototype 50:
Gebaseerd op prototype 49

Verwacht positief:
Plexiglas is sterker en breekt niet bij het doorboren.

Onverwacht negatief:
- Laseren met de beschermingslaag eronder zorgt voor verbranding en smelting
-> beter zelf snijden met lintzaag en boren (zie prototype 51)
- brede snede van de lasercutter

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
50	10min	2	plexiglas	laser cutter

 ___________________________________________________________

Prototype 51

Verwacht negatief:
Plexiglas is sterker en breekt niet bij het doorboren.

Onverwacht negatief:
juiste gatdiameter voor bouten M4 niet te maken (diam. 3.5 is te klein: bout geraakt niet in het gat, diam 4 is te groot: bout zweeft door het gat)

-> oplossen door extra gat in het stuk om een moer op de bout te vijzen (zie prototype 52)

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
51	20 min	2	plexiglas	lintzaag, kolomboor, lat,

 ______________________________________________________________

Prototype 52

Onverwacht negatief:

hoe de moer vast op de bout maken? met een druppeltje verf bvb.

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
52	20 min	2	plexiglas	freesmachine, bouten en moeren

 ______________________________________________________________

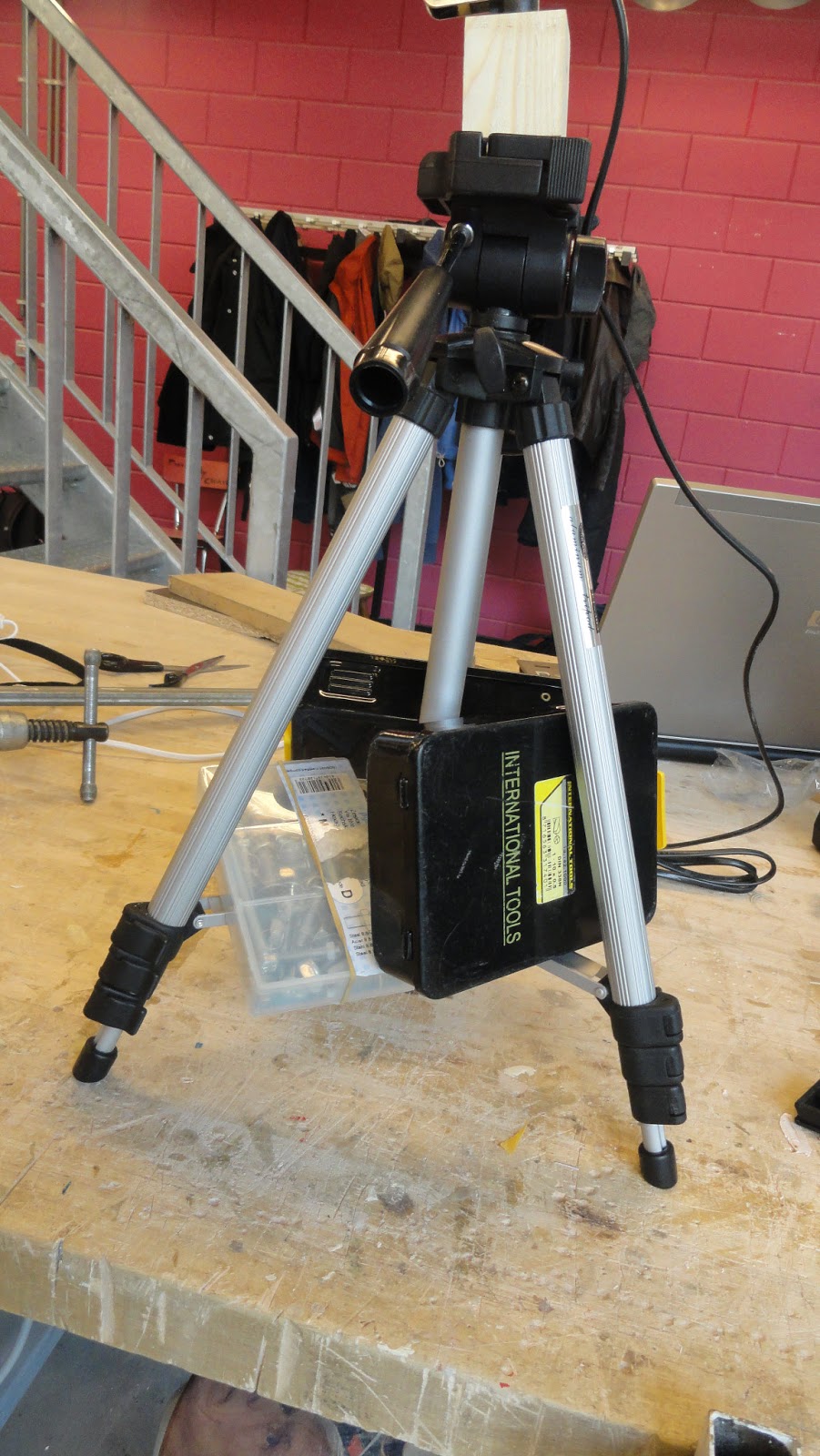

Prototype 53: Extra gewicht op statief.
Gebaseerd op protope 48

Onverwacht negatief:

3kg is nog niet genoeg om de boekenhouder stabiel te houden tijdens manipulatie ervan.

-> feedback Lieven: afstappen van statief en kijken naar één zware poot (één maken voor elk verdiep van Claire)

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
52	10 min	8	gewichten, lampsysteem	geen

Na de feedback van Lieven zijn we al begonnen aan de gietbak voor de poot uit beton:

Prototyping met statief

Gebaseerd op prototype 40: lampsysteem, gekozen finaal concept

Prototype 41


Verwacht positief:
Het bestaande blokje adapteren werkt

Verwacht negatief:
Te hoog zwaartepunt

Onverwacht negatief:
Te veel speling tussen blokje en statief zorgt voor onstabiele constructie

Extra opmerkingen:

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
24	30min	3	Fabric,wood	Scissors,pliers,sewing machine

____________________________________________

Prototype 42

Verwacht positief:
Stabiliteit wordt beter,arm reikt verder zonder om te vallen

Verwacht negatief:
Evenwichtspunte wordt verplaatst en geheel wordt minder stabiel

Onverwacht negatief:
Arm achteruit duwen zorgt voor omkantelen van statief,arm plooit zelfs niet toe

Extra opmerkingen:

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
24	30min	3	Fabric,wood	Scissors,pliers,sewing machine

__________________________________________________

Prototype 43: Stafief hoog

Verwacht positief:
Stabiliteit wordt beter door de bredere voetbasis

Verwacht negatief:
Valt nog steeds om bij grote afstand

Extra opmerkingen:

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
24	30min	3	Fabric,wood	Scissors,pliers,sewing machine

__________________________________________________
Prototype 44: Stafief hoog met gewicht

Verwacht positief:
Stabiliteit wordt beter

Onverwacht positief:
Arm kan volledig strekken

Extra opmerkingen:

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
24	30min	3	Fabric,wood	Scissors,pliers,sewing machine

__________________________________________________
Prototype 45: Stafief op verbrede pootjes



Verwacht negatief:
Opplooien gaat niet meer volledig

Onverwacht negatief:
Statief valt nog altijd om door slechte verbinding tussen statief en pootjes

Extra opmerkingen:

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
24	30min	3	Fabric,wood	Scissors,pliers,sewing machine

__________________________________________________
Prototype 46: Stafief op voetjes

Verwacht positief:
Geheel wordt iets stabieler

Verwacht negatief:
Opplooien gaat niet meer volledig

Onverwacht negatief:
Valt nog steeds om bij grotere afstand

Extra opmerkingen:

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
24	30min	3	Fabric,wood	Scissors,pliers,sewing machine

__________________________________________________
Prototype 47: Stafief op verbrede voetjes

Verwacht positief:
Stabielere constructie

Onverwacht negatief:
Valt nog steeds om bij grotere afstand

Extra opmerkingen:

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
24	30min	3	Fabric,wood	Scissors,pliers,sewing machine

__________________________________________________

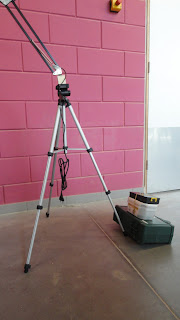

Prototype 48: Stafief met dood gewicht

Verwacht positief:
Tegengewicht voorkomt omvallen van statief

Onverwacht positief:
Een kleine toevoeging van gewicht onderaan kan grote gevolgen hebben

Extra opmerkingen:

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
24	30min	3	Fabric,wood	Scissors,pliers,sewing machine

__________________________________________________

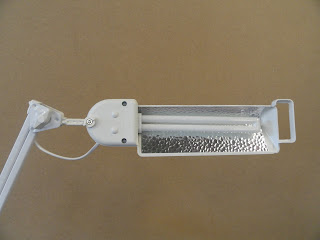

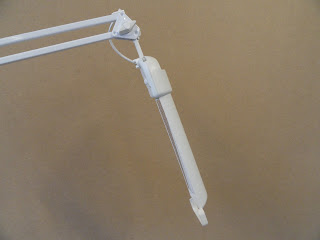

Prototype 49: Lampsysteem met boekenplank

Geinspireerd op bestaande lamp:

Verwacht positief:
Systeem werkt (aangezien het een kopie is van het bestaande systeem)

Verwacht negatief:
Splijten van hout als er krachten op komen

Onverwacht positief:
Relatief eenvoudig na te maken in hout of plexiglas

Extra opmerkingen:

NR	TIJD	# PARTS	#MATERIAL	#TOOLS
24	30min	3	Fabric,wood	Scissors,pliers,sewing machine
